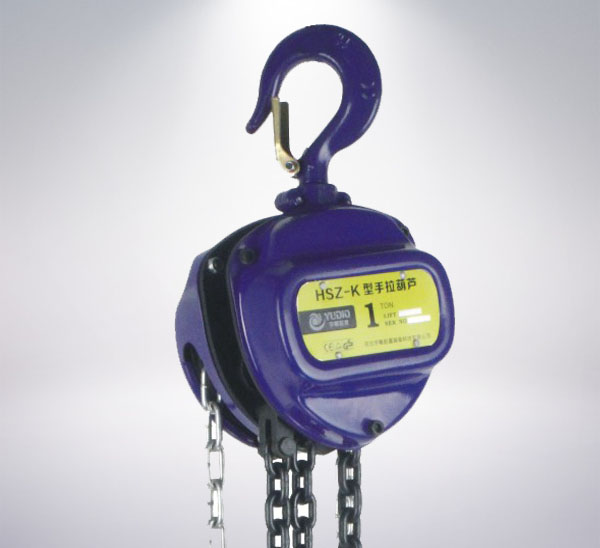

產品介紹:
在 初使用前所有用戶必須認真閱讀這份操作說明。這份操作說明能夠使用戶熟悉此產品,并且使此產品在被使用時發揮它的很大的作用
本手冊包含了如何安全、正確、經濟的使用此機器。按照此使用說明能幫助用戶避免產品損壞,降低維修成本,使產品更加耐用及延長設備的使用壽命。
此操作說明和事故防范規則除了適用于本手拉葫蘆、同樣是安全和專業工作必須遵循的法則。
正確的操作:
1、有關本產品負荷能力的指示是本產品工作時的載荷,不能超過極限工作載荷;
2、當人員處在危險區域時,不得使用此設備;
3、當設備提起貨物時.不允許人員從下面通過;
4、在貨物被提起后,不能長時間放置在空中;
5、貨物只能在完好地放在起重設備上之后才可以開始移動.所有人 要遠離危險區域。
6、操作者必須確保重物按要求被吊在此起重設備上.確保自己或者他人不被葫蘆.鏈條或重物傷害。
7、使用此手拉葫蘆的周圍環境溫度范圍應該在-10°C到正50°C之內。
如果需要在極端的工作壞境內使用此機器應該向供應商咨詢。
注意:在周圍環境低于0°C時剎車應該進行冰凍檢測。
本手拉葫蘆所指定應用范圍的 或地區.必須嚴格按照本事故防范守則/安全規則操作.
為了能正確的使用本產品.不但使用時要按照本手冊的操作規則. 檢測和維修也必須依照有關規定。一旦發現缺陷,應立刻停止使用。

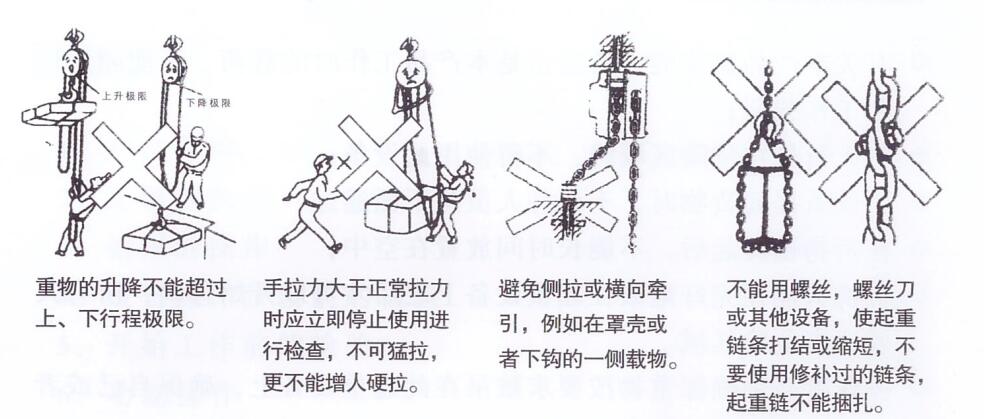

不正確的操作
初操作前的檢測
每個機器在 初使用前必須由專人來檢測。檢測設備的功能及外觀. 確保設備在運輸和存儲過程中沒有受到任何損壞.此項檢測應該由廠 家或供貨商的代理或者用戶自己的受過專業訓練的人員進行。
檢 測
在使用之前檢驗設備的每一個部位是否有缺陷.此外檢測剎車.并且確定鏈條和葫蘆連接妥當,在此基礎上.可以做一個小循環的起降測試。
起重鏈條檢查
檢查鏈條是否有足夠的潤滑油,并且看是否有外在的缺陷.變形.破 裂.磨損,腐蝕。起重鏈條行數大于等于2條的,在使用之前必須要檢查鏈條是否扭轉,鏈條的包口必須背對滑輪。

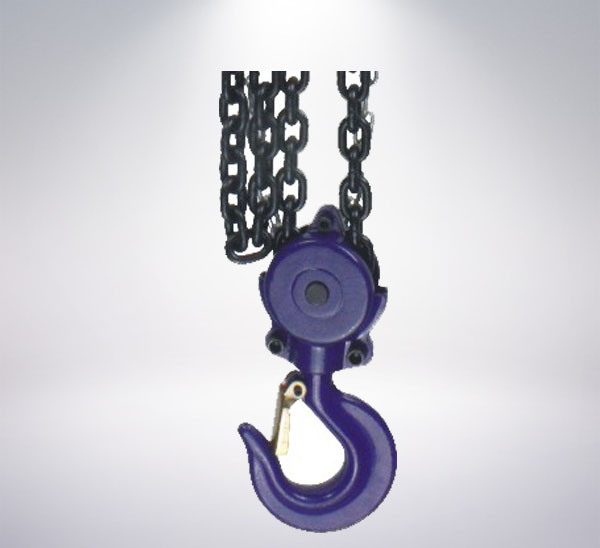

上下吊鉤的檢查
檢查上下鉤是否有變形.損壞,破裂.磨損和腐蝕。
操作說明
提升
沿順時針方向拉動手拉鏈條將升起重物。
重物必須放在鉤子的中部.不能放在鉤子的尖部.這個冋樣適用于上鉤。
降下
沿逆時針方向拉動手拉鏈條將降下重物。
過載保護(可選裝)
過載保護在出廠前已經預制,當超過預制的過載限制,即載荷的1.2 倍時,保護裝置即被激活.這時手拉鏈條將被鎖住,提升就這樣被阻止了,只可以下降。
維 護
為了保證手拉葫蘆安全使用,必須有專人做定期檢查。檢查可以是每年一次,假如有不利的條件表明則需要更短的時間去檢査。檢査起重設備的組件是否損壞,磨損.腐濁或者一些非常規的損壞.所有的安全裝置要徹底地和有效地檢查,剎車和額定載荷必須要做起重測試,有必要的應該拆開葫蘆,檢查足否有磨損件.修理可以由專業,并且有原裝宇雕產品零部件的車問來做。

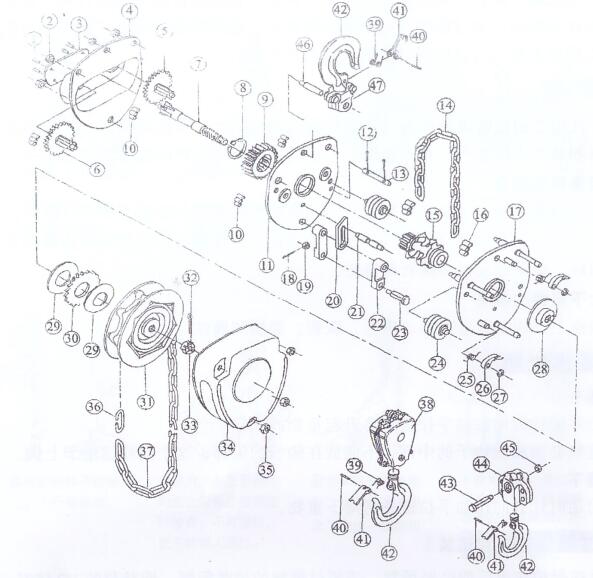

HS-K手拉葫蘆分解圖及零件目錄
1.鉚釘 | 13.插銷孔 | 25.棘爪彈簧 | 37手鏈條 |
2螺母 | 14.起重鏈條 | 26.棘爪 | 38.下吊鉤鑄鋼鉤盒 |
3.標牌 | 15.起重鏈輪 | 27.軼爪擋圈 | 39.雙彈簧 |
4.外墻板 | 16.滾柱 | 28.制動器座 | 40.無頭鉚釘 |
5.片齒輪A | 17.右墻板 | 29.摩擦片 | 41.卡索板 |
6.片齒輪B | 18.開□銷 | 30•棘輪 | 42.吊鉤 |
7.五尺長軸 | 19.螺母 | 31.手動鏈輪 | 43.吊鉤鉚釘 |
8.彈性擋圈 | 20.擋板 | 32.開口銷 | 44.下吊鉤鑄鋼鈞盒 |
9.花建孔齒輪 | 21.控板軸 | 33.六角槽型扁螺母 | 45.螺母 |
10.滾柱 | 22吊鏈板 | 34.周連輪罩殼 | 46.上鈞軸 |
11.左墻板 | 23.吊銷 | 35.螺母 | 47.上吊鉤組件 |
12.插銷 | 24導輪 | 36.連接環 |

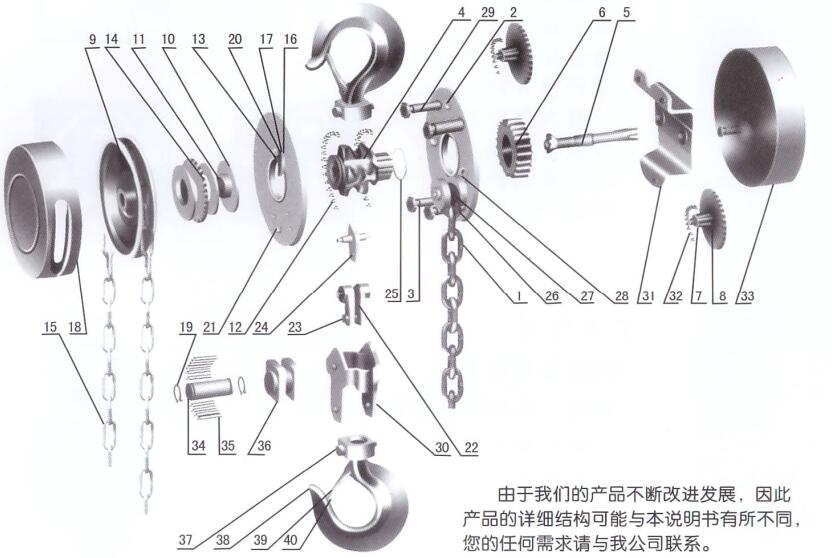

HSZ-A手拉葫蘆分解圖及零件目錄
1.起重鏈 | 11.摩擦片 | 21.左墻板 | 31.外墻板 |
2.右墻板 | 12.滾柱 | 22.吊鏈板 | 32.滾柱 |
3.支撐桿甲 | 13、軸承外圈 | 23.吊銷 | 33.罩殼 |
4.起重鏈輪 | 14.棘輪 | 24.擋板 | 34.游輪軸 |
5.5齒長軸 | 15.手鏈輪 | 25.彈性擋圈 | 35.滾針 |
6.花鍵孔齒輪 | 16.棘爪彈簧 | 26.插銷 | 36.游輪 |
7.4齒短軸 | 17.棘爪 | 27.導輪 | 37.吊鉤梁 |
8.片齒輪 | 18.手鏈輪罩殼 | 28.鋼套 | 38.吊鉤 |
9.手鏈輪 | 19.彈性擋圈 | 29.支撐桿乙 | 39.卡索板 |
10.制動器座 | 20.棘爪銷 | 30.下鉤架 | 40.雙彈簧 |
應用范圍
①礦區
?、谠谟蜌馄脚_
③造船場所
?、苓\輸.森林地帶橋梁建筑等
⑤適合在任何地方進行提升和下降,
以及大型機器和設備提升和加固時
受限制的時候 更便于使用此機器。

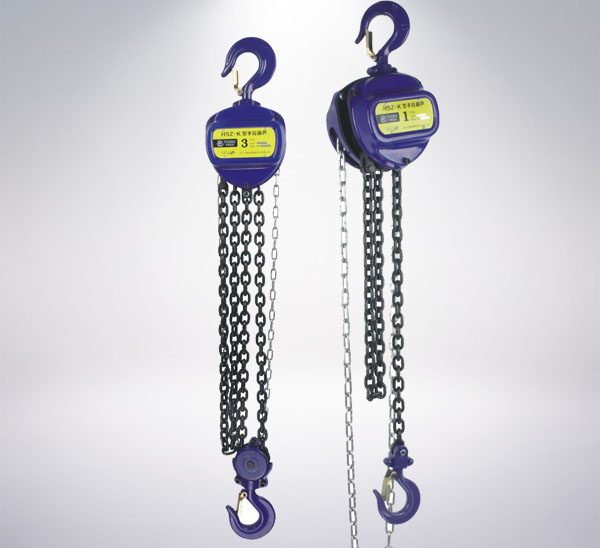

技術特征
•80級起重鏈條
•鍛造,熱處理的起重上下鉤。
•雙棘爪制動系統
•無石棉剎車
•動載實驗是額載荷的1.25倍
• 小破斷載荷是額定載荷的4倍
•2000次的全程測試
