請按照此產品所有的指示說明進行檢測,維修
在使用起重設備時會有一些對人體傷害和財產^& 如果不按照操作說明進行適當?shù)牟僮鳎@樣的風險就 在使用手拉葫蘆之前每個操作者應該完全熟悉本產品所有的°操作注意事項,指示說明及手冊中的有關的建議。
請將此手冊保留以便將來參考和使用
目錄
1、 產品介紹
2、 正確的操作

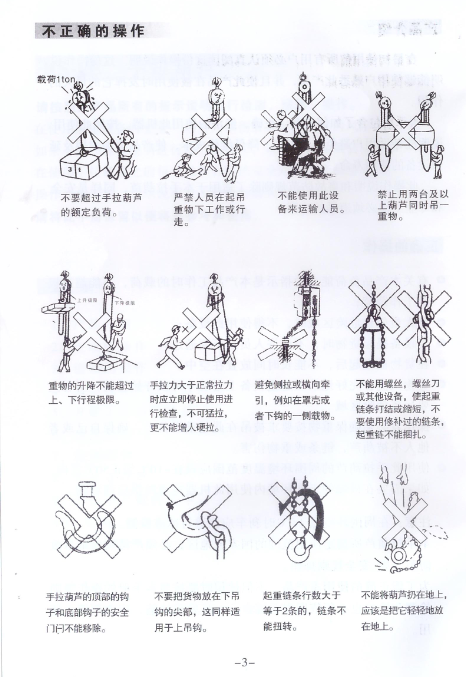

3、 錯誤的操作
4、 起初操作階段前的檢驗
5、 開始工作前的檢驗
6、 功能/操作
7、 檢測/維修
8、 產品備件圖
9、 手拉葫蘆配件清單
10、 應用
11、 技術特性
產品介紹
在 初使用前所有用戶必須認真閱讀這份操作說明。這份操作說 明能夠使用戶熟悉此產品,并且使此產品在被使用時發揮它的很大的 作用。
本手冊包含了如何安全、正確、經濟的使用此機器。按照此使用 說明能幫助用戶避免產品損壞,降低維修成本,使產品更加耐用及延 長設備的使用壽命。
此操作說明和事故防范規則除了適用于本手拉葫蘆,同樣是安全 和專業工作必須遵循的法則。
正確的操作
〇有關本產品負荷能力的指示是本產品工作時的載荷,不能超過極 限工作載荷;
〇當人員處在危險區域時,不得使用此設備;
〇當設備提起貨物時,不允許人員從下面通過;
〇在貨物被提起后,木能長時間放置在空中;
完好地放在起重設備上老后才可以開始移動,所有人
要遠離危險區域。
操作者必須確保重物按要求被吊在此起重設備上,確保自己或者他人不被葫蘆,鏈條或重物傷害。
〇使用此手拉葫蘆的周圍環境溫度范圍應該在-10℃到正50℃之內。 如果需要在極端的工作環境內使用此機器應譚向供應商咨詢。
注意:在周圍環境低于0℃時剎車你改改進行冰凍檢測。
本手拉葫蘆所指定應用范圍的 和地區,必須嚴格按照跑本事故防范守則/安全規則遍作。
為了能正確的使用本產品,不但使用時要按照本手冊的操作規則,檢測和維修也必須依照有關規定。一旦發現缺陷,應立刻停止使用。
初操作前的檢測
每個機器在 初使用前必領‘由.卷入;乘檢測6檢測設備的功能及外觀, 確保設備在運輸和存儲過程電校有受到任何損壞。此項檢測應該由廠 家或供貨商的代理或者用戶自己的受過專業訓練的入員進行。
檢測
在使用之前檢驗設備的每一個部位是否有缺陷,此外檢測剎車,并且確定鏈條和葫蘆連接妥當,在此基礎上,可以做一個小循環的起降測
試。
起重鏈條檢查
檢查鏈條是否有足夠的潤滑油,并且看是否有外在的缺陷,變形,破 裂,磨損,腐蝕。起重鏈條行數大于等于2條的,在使用之前必須要 檢查鏈條是否扭轉,鏈條的包口必須背對滑輪。
上下吊鉤的檢查
檢査上下鉤是否有變形,損壞,破裂,磨損和腐蝕。
操作說明
提升
沿順時針方向拉動手拉鏈條將升起重物。
重物必須放在鉤子的中部,不能放在鉤子的尖部,這個同樣適用于上 鉤。
降下
沿逆時針方向拉動手拉鏈條將降下重物。
過載保護(可選裝)
過載保護在出廠前已經預制,當超過預制的過載限制,即載荷的1.2 倍時,保護裝置即被激活,這時手拉鏈條將被鎖住,提升就這樣被阻 止了,只可以下降。
維護
為了保證手拉葫蘆安全使用,必須有專人做定期檢查。檢查可以是 每年一次,假如有不利的條件表明則需要更短的時間去檢查。檢查 起重設備的組件是否損壞,磨損,腐蝕或者一些非常規的損壞,所 有的安全裝置要徹底地和有效地檢查,剎車和額定載荷必須要做起 重測試,有必要的應該拆開葫蘆,檢查是否有磨損件,修理可以由 專業,并且有原裝宇雕產品零部件的車間來做。

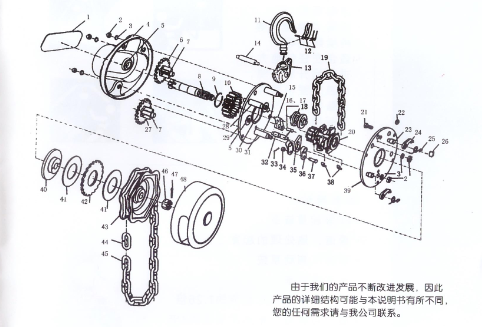

產品分解圖及零件目錄
1 | 銘牌 | 13上鉤架片組件 | 25棘爪彈簧 | 37吊銷 |
2 | 六角螺母 | 14上鉤軸 | 26軸用擋圈 | 38滾柱 |
3 | 彈簧墊圈 | 1 5安全擋板 | 27片齒輪乙 | 39左墻板 |
4 | 外墻板罩殼 | 16插銷 | 28支撐桿乙 | 40制動器座 |
5 | 鋼套 | 17開口銷 | 29右墻板 | 41摩擦片 |
6 | 片齒輪甲 | 18導輪 | 30軸承外圈 | 42棘輪 |
7 | 四齒短軸 | 1 9起重鏈條 | 31支撐桿甲 | 43手鏈輪 |
8 | 五齒蝴 | 20起重鏈輪 | 32擋板銷 | 44連接環 |
9 | 軸用擋圈 | 21六角螺母 | 33開□銷 | 45手拉鏈條 |
10 | 花鍵孔齒輪 | 22六角薄螺母 | 34六角開槽薄螺母 | 46六角開槽薄螺母 |
11 | 吊鉤 | 23棘爪銷 | 35擋板 | 47開銷 |
12 | 止索夾組件 | 24棘爪 | 36吊鏈板 | 48手鏈輪罩殼 |
