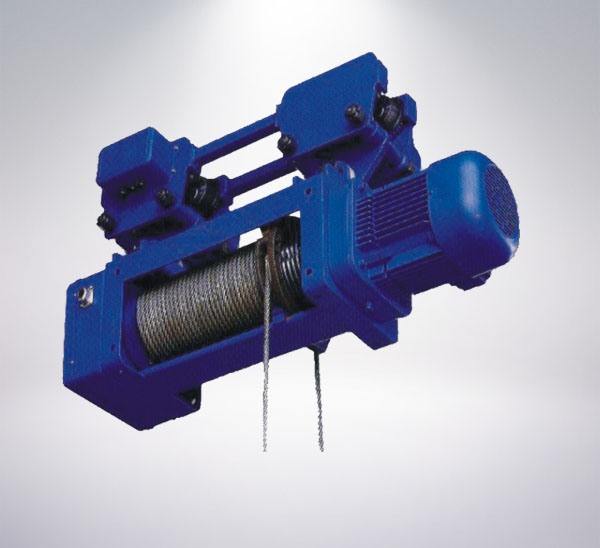

產品名稱:HC型大噸位鋼絲繩電動葫蘆
產品分類:鋼絲繩電動葫蘆
產品描述:宇雕生產研制的HC型大噸位鋼絲繩電動葫蘆屬于特種起重設備,規格齊全,起重量為16T-100T,具有結構緊湊、重量輕、體積小、零部件通用性強、操作方便等優點。廣泛使用于工廠、礦山、鐵路、碼頭、倉庫及服務性行業,是一種能適應多種工況使用的起重設備。宇雕生產的所有產品均由中國人民財產保險公司PICC承保,請您放心選購。24小時免費咨詢熱線:400-038-6366。
1、主要用途及適用范圍:HC型鋼絲繩電動葫蘆根據GB3811《起重設計規范》和JB/T9008.1-9008.6《鋼絲繩電動葫蘆》改進設計和制造。起重量為16T-100T,起升高度為9m-96m,工作級別M3-M6,每小時接電次數120-130次等頻繁啟動制動狀態工作。
2、工作條件:
A、海拔不超過1000M,環境空氣溫度為:-25℃-+45℃。環境空氣相對濕度不超過85%(+25℃),無腐蝕性氣體,不宜吊運高溫或有毒,易燃和易爆物品。
B、電源額定電壓為380V,額定功率為50Hz。
C、起升高度:9m-96m
D、起重量:16-100T
3、產品優勢:
A、減速器采用方形結構,便于安裝與運輸。
B、通過基型的組合和變換,大大拓寬了電動葫蘆的使用范圍。
C、具有上極限雙重限位功能。
D、起重量限制保護功能。
E、具有過載、過流、失壓、斷相等保護功能。
技術參數:
型號
|
HC
|
HC
|
HC
|
HC
|
HC
|
HC
|
HC
|
||||||||||||||||||||||||||||||
起重量T
|
16
|
20
|
25
|
32
|
36
|
56
|
80
|
||||||||||||||||||||||||||||||
起升高度M
|
9
|
12
|
18
|
24
|
30
|
9
|
12
|
18
|
24
|
30
|
9
|
12
|
18
|
24
|
30
|
9
|
12
|
18
|
24
|
30
|
9
|
12
|
18
|
24
|
30
|
9
|
12
|
18
|
24
|
30
|
9
|
12
|
18
|
24
|
30
|
||
起升速度m/min
|
3.5 (0.35)
|
3.5 (0.35)
|
3.5 (0.35)
|
3.5 (0.35)
|
3.5 (0.35)
|
3.5 (0.35)
|
3.5 (0.35)
|
||||||||||||||||||||||||||||||
運行速度m/min
|
20
|
20
|
5/20
|
5/20
|
5/20
|
5/20
|
1/20
|
||||||||||||||||||||||||||||||
鋼絲繩
|
繩直徑mm
|
17.5
|
21.5
|
21.5
|
21.5
|
21.5
|
26
|
36
|
|||||||||||||||||||||||||||||
絲直徑mm
|
0.7
|
1
|
1
|
1.1
|
1.1
|
1.2
|
1.8
|
||||||||||||||||||||||||||||||
結構型式
|
6X37+1
|
6X37+1
|
6X37+1
|
6X37+1
|
6X37+1
|
6X37+1
|
6X37+1
|
||||||||||||||||||||||||||||||
工字梁軌道型號(GB706-88)
|
45a-63c
|
45a-63c
|
50a-63c
|
50a-63c
|
50a-63c
|
|
|
||||||||||||||||||||||||||||||
起升電機
|
型號
|
ZDi52-4
|
ZDi52-4
|
ZDiS2-4
|
ZDi52-4
|
ZDi52-4
|
|
|
|||||||||||||||||||||||||||||
容量Kw
|
18.5
|
18.5
|
18.5
|
18.5
|
22
|
22
|
22X2
|
||||||||||||||||||||||||||||||
轉速R/min
|
1400
|
1400
|
1400
|
1400
|
1400
|
960
|
960
|
||||||||||||||||||||||||||||||
相數
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
||||||||||||||||||||||||||||||
電壓V
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
||||||||||||||||||||||||||||||
電流A
|
42
|
42
|
42
|
42
|
45
|
50
|
50x2
|
||||||||||||||||||||||||||||||
頻率Hz
|
50
|
SO
|
50
|
SO
|
50
|
50
|
50
|
||||||||||||||||||||||||||||||
運行電機
|
型號
|
ZDY121-4
|
ZDY121-4
|
ZDY121-4
|
ZDY121-4
|
ZDY121-4
|
ZDY122-4
|
ZDY131-4
|
|||||||||||||||||||||||||||||
容量Kw
|
0.8X2
|
0.8X4
|
0.8X4
|
0.8X4
|
0.8X4
|
1.5X4
|
3.0X4
|
||||||||||||||||||||||||||||||
轉速R/min
|
1380
|
1380
|
1380
|
1380
|
1380
|
1380
|
1380
|
||||||||||||||||||||||||||||||
相數
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
||||||||||||||||||||||||||||||
電壓V
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
||||||||||||||||||||||||||||||
電流A
|
2.4X4
|
2.4X4
|
2.4X4
|
2.4X4
|
2.4X4
|
|
|
||||||||||||||||||||||||||||||
頻率Hz
|
50
|
50
|
50
|
50
|
50
|
50
|
50
|
||||||||||||||||||||||||||||||
工作類型及機構級別
|
M3
|
M3
|
M3
|
M3
|
M3
|
中級M3
|
中級M3
|
||||||||||||||||||||||||||||||
重量Kg
|
1350
|
1400
|
1500
|
1600
|
1700
|
1950
|
2000
|
2100
|
2200
|
2B00
|
2000
|
2050
|
2150
|
2250
|
2350
|
2650
|
2700
|
2800
|
2900
|
3000
|
2700
|
280
|
2900
|
3000
|
3100
|
|
|
|
|
|
|
|
|
|
|
注意事項:
(1) 使用前做好檢查工作。
(2) 電動葫蘆不得旁側吊卸重物,禁止超負荷使用。
(3) 在使用過程中,操作人員應隨時檢查鋼絲繩是否有亂扣、打結、掉槽、磨損等現象,如果出現應及時排除,并要經常檢查導繩器和限位開關是否安全可靠。
(4) 在日常工作中不得人為地使用限位器來停止重物提升或停止設備運行。
(5) 工作完畢后,關閉電源總開關,切斷主電源。
(6) 應設專門維修保養人員每周對電動葫蘆主要性能和安全狀態檢查一次,發現故障及時排除。
我公司也可以根據客戶提供得樣品和設計圖紙生產各種非標的產品,以滿足客戶不同得需求。我們奉行科技是第一生產力的原則并且嚴格貫徹質量標準,從采購原材料到貨物運輸整個流程都有嚴格控制。我們的目標是產品合格率達到100%,確保產品的優質精良。
