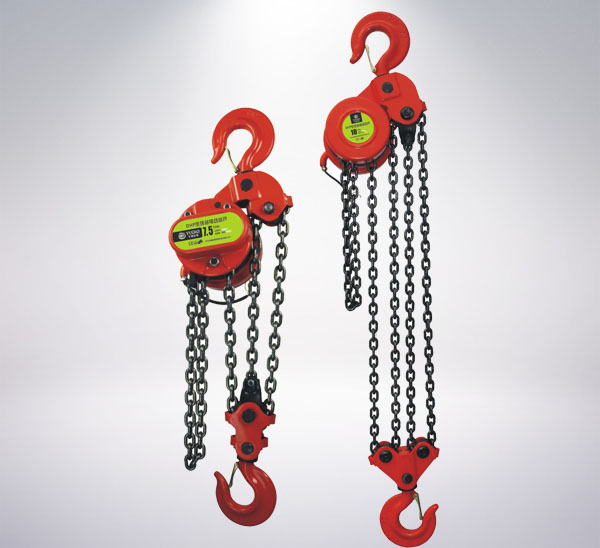

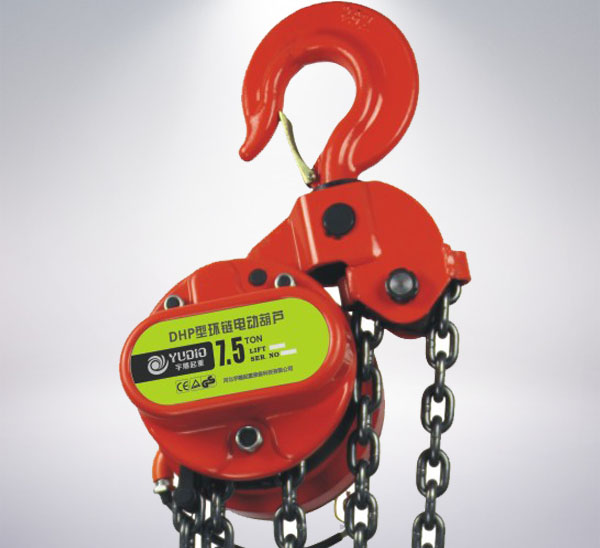

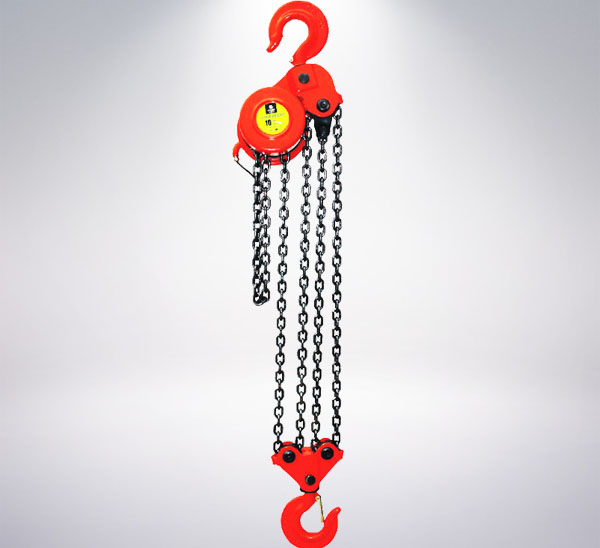

DHP/DHY型環鏈電動提升機
請按照此產品所有的指示說明進行檢測，維修，操作。
在使用起重設備時會有一些對人體傷害和財產損失的風險。
如果不按照操作說明進行適當的操作，這樣的風險就會增加。
在使用本產品之前每個操作者應該完全熟悉本產品所有的操作注意事項，指示說
手冊中的有關的建議。
請將此手冊保留以便將來參考和使用。
總則
在 初使用前所有用戶必須認真閱讀這份操作說明能夠使用戶熟悉此產品，并且使此產品在被使用時發揮它很大的作用
本手冊包含了如何安全、正確、經濟的使用此機器。按照此使用說明能幫助用戶避免產品損壞，降低維修成本，使產品更加耐用及延長設備的使用壽命。
本手冊包含兩部分，環鏈電動提升機說明及盤式制動電動說明。
警告：嚴禁超載，嚴禁電動機電源缺相和起重鏈條錯鈕使用。
起重物下，嚴禁站人!!
環鏈電或提升機說明
一、特點
環鏈電動提升機是一種實用型起重工具，它具有體積小、重量輕、節能、高效、安全可 靠，使用操作方便等特點。
二、用途
廣泛用于工廠、礦山、橋梁、建筑等施工場所的物料裝卸、設備安裝等。尤其適用于局 層建筑施工和焊接油罐做群吊用。
三、使用方法
1、 將葫蘆垂直懸掛。
2、 檢查鏈條有無扭轉、打結、堆積等不良現象。起重鏈必須垂直懸掛理)頓，起重鏈與下鉤 不得錯扭翻轉，起重鏈輪和導輪與起重鏈應正確嚙合，否則將卡壞起重鏈輪，導輪和起 重鏈條，使提升機不能正常工作。
3、 向減速器內注入二硫化鉬潤滑脂100在右。
4、 接上電源，地線接地，正反轉動各一次，檢查是否動轉靈活。
5、 檢査上下吊鉤是否掛牢，然后開始作業。
四、使用規則
1、 嚴禁超載使用。
2、 禁止斜拉、平拉，起吊時嚴禁人員在重物下或附近行走、停留。
3、 工作中發現葫蘆不轉動或有異常響聲時應立即停機，然后卸載檢查。
4、 頻繁使用，每周加油一次，斷續使用，每月加油一次。
5、 嚴禁碰撞、敲打提升機，存放處應干燥、通風。
6、 本產品檢修應由相關人員進行，應在具有一定機電知識的相關人員指導下操作，使用 前應認真閱讀產品使用說明書。
7、 使用前必須檢查電源是否符合要求，且按電工規范操作，檢查正確無誤后方可運行。
8、 電機工作制式為S4(斷續)，使用時應防止電機因連續工作時間過長或制動次數頻繁 而燒壞，確保每次工作期間電機持續運行率不得大于40%，制動頻率不得大于4次/分鐘。
9、 使用^必須檢查制動是否可靠，定期檢查各零部件是否正常，應無松動、漏油等現象。
10、試運行檢查鏈輪與鏈條是否嚙合正常，不允許有堆鏈現象。
11、 起吊運行過程中隨時觀察有無卡鏈;收、放鏈時不允許超極限位置;不允許起重鏈條 掛在其他物體上，以免產生過載。
12、 本產品不能隨意拆卸，如需要換鏈或拆卸維修，須由相關人員指導進行。
13、 本產品在群組同時使用時，必須配置本公司生產的專用電控柜，以免影響其速度的同 步性，并由專人設計、安裝、操作。吊掛完成，應空載試運行，檢查各連接件、起重 鏈、吊鉤等有無異常，提升前應調整起重鏈條長度，使每臺產品起重鏈條的張緊程度 —致。提升時應有專人觀察每臺產品，查看是否與其他物體碰擋、是否有異常聲音或 卡鏈，發現異常應立即停機檢査，排除故障后方可繼續使用。

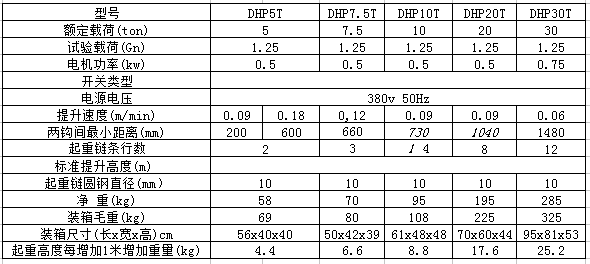

DHP型環鏈電動葫蘆性能參數表

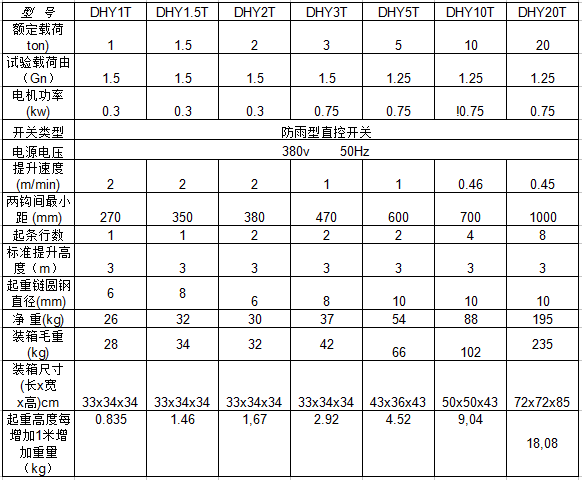

DHY型環鏈電動葫蘆性能參數表

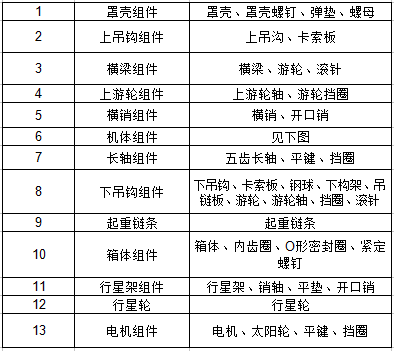

DHP型環鏈電動提升機零部件表

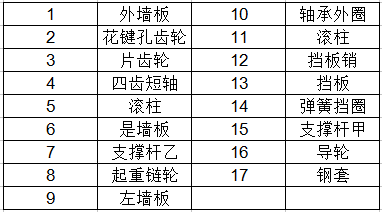

機體零件圖
五、維護方法
1、 產品使用完畢后，應保持清潔，防止受潮、腐蝕;
2、 每年應由熟悉產品結構者用煤油清洗機件，在齒輪與軸承部分加黃油潤滑、減速器內更換鋰基潤滑脂，嚴禁不懂本機性能結構者隨意拆裝;
3、 提升機機體拆開時，若減速器為行星齒輪減速機，應從電機端依序拆開，若減速器 為擺線針輪減速器，應使左墻板與減速器首先分開，然后依序拆開;
4、當電動機制動器沒有動作或制動失靈需調整制動器部件時，可以只拆電機與右墻板聯接螺栓，從而拆開電機殼;
5、 擺線輪在裝配時，應使上下兩只擺線輪上的“0”字標記安裝在方向相反的同一直線 上，片齒輪在裝配時，應使兩只片齒“0”字標記安裝在同一直線上;
6、 每次檢修中，如發現零部件磨損或變形損壞，尤其是吊鉤及其銷軸、起重鏈條、制動摩擦片等，應及時更換;
7、產品在檢修完成后，應進行空載和負載試驗，確認正常后方可使用。
六、故障排除
鏈條跳鏈不能提升貨物，因鏈條外扭造成導輪損壞，重新更換導輪; 電機故障請參照電機說明附表電機故障排除。
YHPE盤式制動電機說明
一、概述
三相盤式制動異步電動機是全封閉、自冷式，定轉子為圓盤狀的軸向磁場新型電動機，其轉 子上裝有圓盤形制動環，故軸向尺寸短，是Y系列同類產品軸向長度的0.5倍，具體結構可見后圖 電動機通電后，定子中產生旋轉磁場，在轉子導條中感應電流，兩者相互作用而產生電磁轉 矩;同時，由定子產生的電磁吸力將轉子吸引，使轉子的制動環與靜止的機殼摩擦面脫離轉子 產生旋轉運動。斷電后，在制動彈簧的壓力下，轉子的制動環與機殼摩擦產生摩擦力矩，使轉子 瞬時剎停。
二、特點
該電機具有通電正常運行和斷電瞬時剎停的功能，技術性能先進，結構新穎，軸向尺寸短、 制動力矩大、制動迅速、定位準確、軸無竄動;并且使用方便，維護簡單。
三、用途
YHPE系列環鏈電動葫蘆用盤式制動電機和YAPE系列起重專用盤式制動電機，有較大的起動
轉矩倍數和制動力矩，制動安全可靠，適用于物料的提升，工作制為S4 (斷續)。
四、使用條件及注意事項
1、 使用的電源電壓、頻率須符合電機銘牌上的規定。在額定頻率下，電源電壓不得低于額定值 的90%，否則電機不能帶動額定負載運行。
2、 功率小于600W的電機溫升限值為85K;工作制S2，S4的電機溫升值允許高于規定值l〇K;滾動 軸承允許溫度95X：。當環境溫度超過40^，或海拔高度超過1000m時，應降低電動機功率使用， 否則電機過熱損壞。
3、 盤式電機有為S1S2和S4三種工作制，該電機所配驅動部件的工作定額須符合電機銘牌上的規 定，制動頻率不大于4次/分，否則應特殊設計。
4、 電機不準暴曬雨淋;露天使用應加防護罩;用于空氣相對濕度不大于90%，周圍無爆炸、腐蝕 介質的場所。
5、 電機應置于干燥及無有害氣體的場所，嚴禁與其它酸、堿性化學物品存放。運輸過程中須保證電機不受碰撞、不受雨淋、不得與有害化學物品混裝。 、
6、 裝有離合器的電機，在不通電的情況下，可旋轉離合器手柄使制動解除，便于主機的調整及安 裝;主機安裝或調整完畢，恢復手柄制動位置，否則不能起到制動作用。
7、 通過設在軸向推力軸承與彈簧之間的墊片，可調整定、轉子之間的氣隙。該氣隙在出廠時已調 整合理，在檢査中一般不允許變動。
五、盤武制動電機的參數
1、 主要技術參數見表
2、 盤式制動電動機機結構圖
YHPE(YZPE、YZPEY)電機結構圖
1機座 2機殼 3接線盒
4轉軸 5定子 6調整墊片
7制動彈簧 8制動摩擦片 9轉子

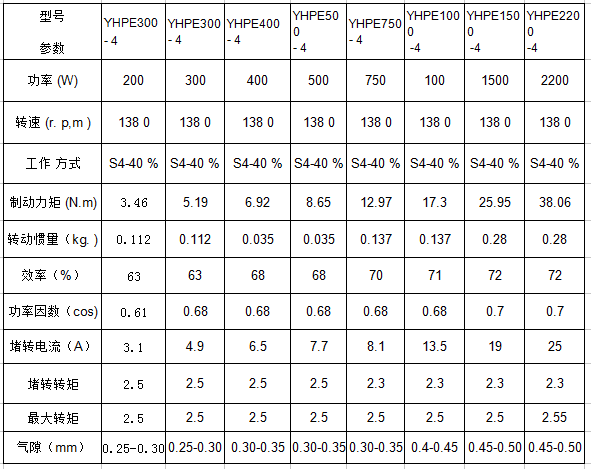

YHPE三相盤式制動異步電動機主要技術參數
電壓：380v頻率50Hz接法：Y絕緣等級：B冷卻方式：IC410防護等級：IP54
六、電動機的安裝及使用
1、開箱前應檢査包裝箱是否完整無損，有無受潮浸蝕的跡象。
2、拆包裝箱后，清除電機表面污物及防銹物。注意檢査電機銘牌、數據是否符合 要求。
3、 仔細檢查電機在貯運過程中有無變形和損壞，緊固件是否松動或脫落。有離合器 的制動電機轉動離合器手柄脫離制動，用手轉動電機軸是否轉動自如，有無摩擦 機械雜音，然后松開手柄，恢復制動。無離合器的制動電機的機械檢查，只有在 檢測常態絕緣電阻后，通電檢查。
4、 對電機作絕緣電阻檢測，用500M表測量電機繞組對機殼及繞組相互問絕緣電阻， 在常態下應不低于0.5M。否則，應對定子繞組進行干燥處理，干燥處理的溫度 不允許超過120攝氏度
5、 配上所需轉動部件，安裝好電機，應妥善牢固接地以保證安全。
6、 按照銘牌上規定接法(Y接法)，更換電源相序可改變電動機轉向。
7、 當電動機檢查完畢，通電空載運行一段時間后，斷電檢査各機械連接部分有無松 動，軸承有無過熱，及任何不正?，F象和聲響;制動器能否完全脫開，否則要作 相應調整和修復。
8、 空載運行制動良好時，應磨合制動表面，即反復起動、制動100次以上，以吻合制 動環表面。
9、 長時期停用的電機應按上述方法檢查。
七、電動機的維護、處理
1、 電機使用環境應保持清潔干燥。
2、 長時期使用后，如發現有制動環磨損或制動彈簧失效，可根據電機銘牌標注的型號規 格到本廠就近的本廠銷售點咨詢購買。

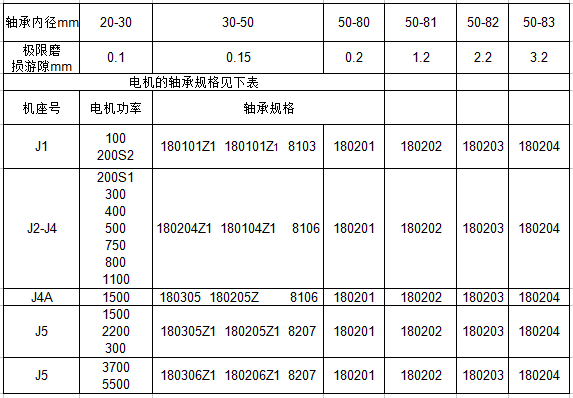

3、 當軸承磨損嚴重時，電機運行時震動及噪聲將明顯增大，檢查軸承的徑向游隙到下列數值時，即應換軸承。

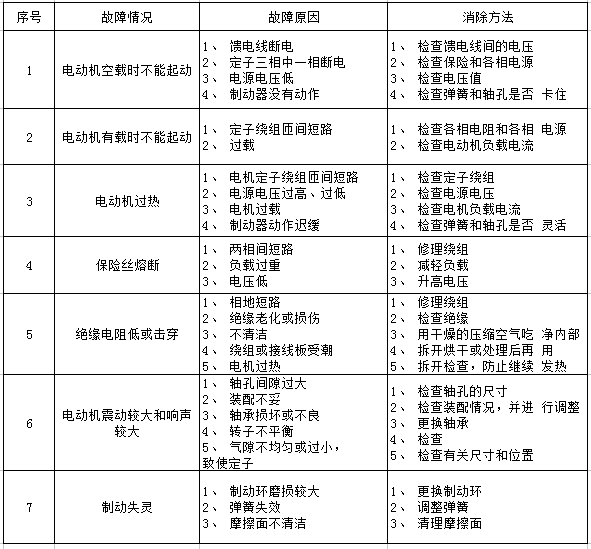

八、可能會發生一般故障及消除方法
